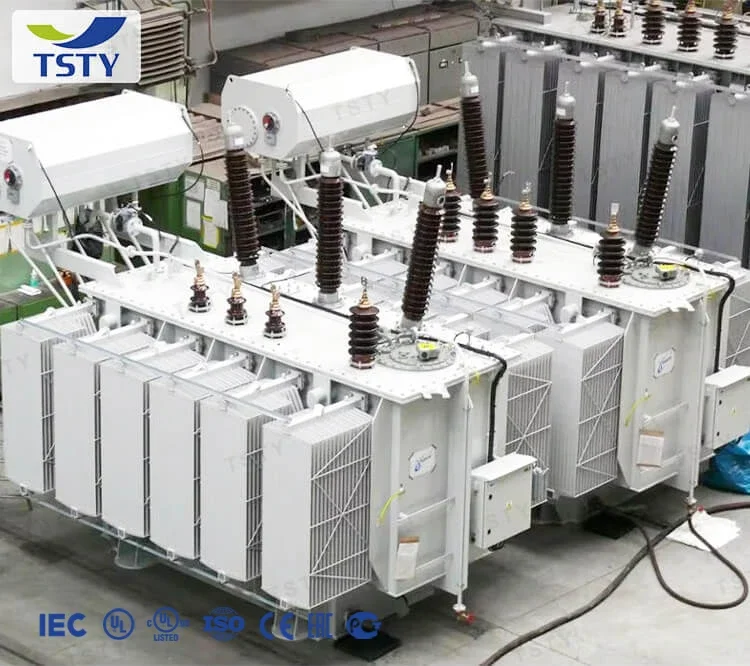

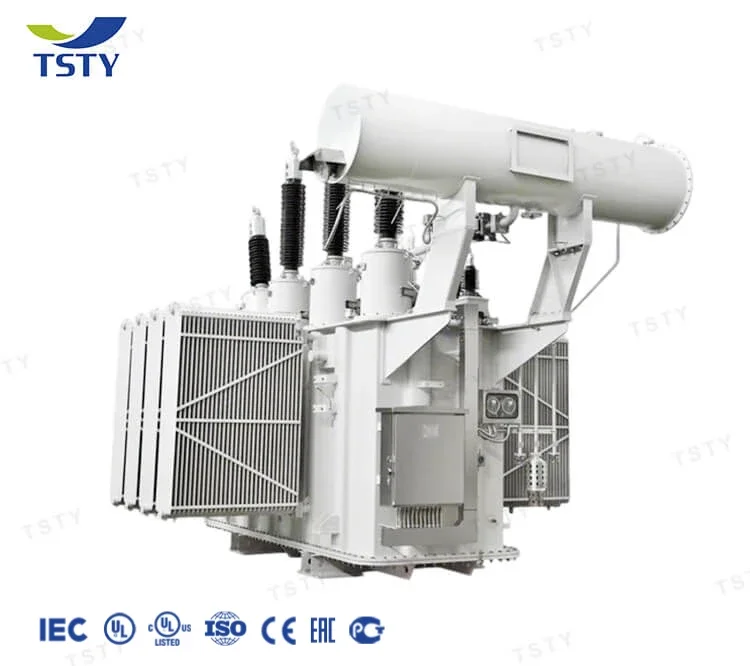

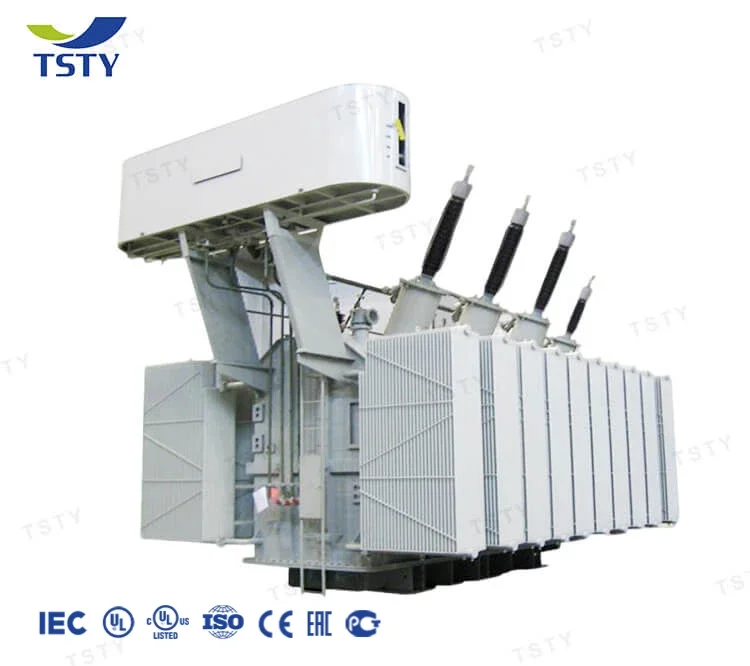

Масляный трансформатор 220 кВ 31500-420000 кВА

Name: Масляный трансформатор 220 кВ 31500-420000 кВА
SKU: 0091

1/4

Под заказ

Цена по запросу

Напряжение ВН: 220 кВ

Все характеристики (1)

Характеристики

Артикул	0091
Категория	Масляные силовые трансформаторы
Напряжение ВН	220 кВ

Описание

Масляный трансформатор предназначен для преобразования электрического напряжения в сетях 220-230 кВ при мощности оборудования от 31500 до 420000 кВА. Устройство обеспечивает стабильную передачу электроэнергии, минимизируя потери при эксплуатации и поддерживая высокую надежность в различных режимах работы.

Конструкция сердечника: выполнена по шестиступенчатой схеме с чередованием элементов, полным перекосом и непрерывным ярмом для магнитного тракта.
Надежность бака: корпус состоит из цельных стальных листов, прошел пескоструйную обработку и испытания на герметичность, что предотвращает утечки и коррозию.
Акустические показатели: сниженный уровень шума благодаря подавлению электромагнитных и механических помех в компонентах.
Стойкость к нагрузкам: высокая устойчивость к внезапным коротким замыканиям, подтвержденная результатами профильных испытаний.
Эксплуатация: оборудование не требует обслуживания, отличается малым нагревом и отсутствием протечек масла.

Данное оборудование эффективно применяется на электростанциях и подстанциях, а также интегрируется в инфраструктуру современных ветровых и фотоэлектрических энергетических комплексов. Устройство полностью отвечает требованиям передовых международных стандартов в области трансформаторостроения.

Технические параметры

S18- 31500 кВА -240000 кВА Масляный трансформатор 220 кВ
Номинальная мощность (кВА)	Комбинация напряжений			Группа Векторов	Потери холостого хода (кВт)	Потери нагрузки (кВт) (75℃)	Ток холостого хода (%)	Импеданс (%)	Номинальная мощность (кВА)
Номинальная мощность (кВА)	Высокое напряжение (кВ)	Диапазон нажатий	Низкое напряжение (кВ)	Группа Векторов	Потери холостого хода (кВт)	Потери нагрузки (кВт) (75℃)	Ток холостого хода (%)	Импеданс (%)	Номинальная мощность (кВА)
31500 УХЛ1	220±8x1.25% 230±8x1.25%	69 115 121	6.3 6.6 10.5 21 36 37 38.5	YNyn0d11	28	145	0.77	100/100/100 100/50/100 100/100/50	HV-MV 12-14 HV-LV 22-24 MV-LV 7-9
40000 УХЛ1					33	174	0.73
50000 УХЛ1					38	205	0.74
63000 УХЛ1					45	244	0.69
90000 УХЛ1			10.5 21 36 37 38.5		58	315	0.54
120000 УХЛ1					74	390	0.54
150000 УХЛ1					86	463	0.48
180000 УХЛ1					99	568	0.48
240000 УХЛ1					120	704	0.43

S 22 - 31500 кВА -240000 кВА Масляный трансформатор 220 кВ
Номинальная мощность (кВА)	Комбинация напряжений		Группа Векторов	Потери холостого хода (кВт)	Потери нагрузки (кВт) (75℃)	Ток холостого хода (%)	Импеданс (%)
Номинальная мощность (кВА)	Высокое напряжение (кВ)	Низкое напряжение (кВ)	Группа Векторов	Потери холостого хода (кВт)	Потери нагрузки (кВт) (75℃)	Ток холостого хода (%)	Импеданс (%)
31500 УХЛ1	220±8x1.25% 230±8x1.25%	6.3 6.6 10.5 21 36 37 38.5	YNd11	20	115	0.48	12-14
40000 УХЛ1				23	134	0.5
50000 УХЛ1				28	161	0.45
63000 УХЛ1				33	188	0.45
90000 УХЛ1				42	246	0.38
120000 УХЛ1		10.5 21 36 37 38.5		51	304	0.38
150000 УХЛ1				60	360	0.35
180000 УХЛ1				70	413	0.32
120000 УХЛ1		66 69		53	303	0.38
150000 УХЛ1				62	355	0.37
180000 УХЛ1				73	406	0.32
240000 УХЛ1				91	504	0.25
