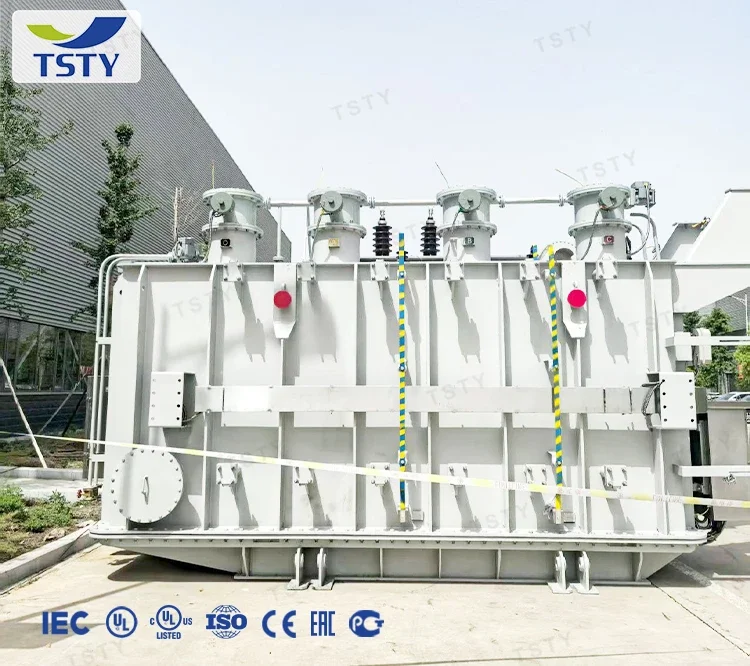

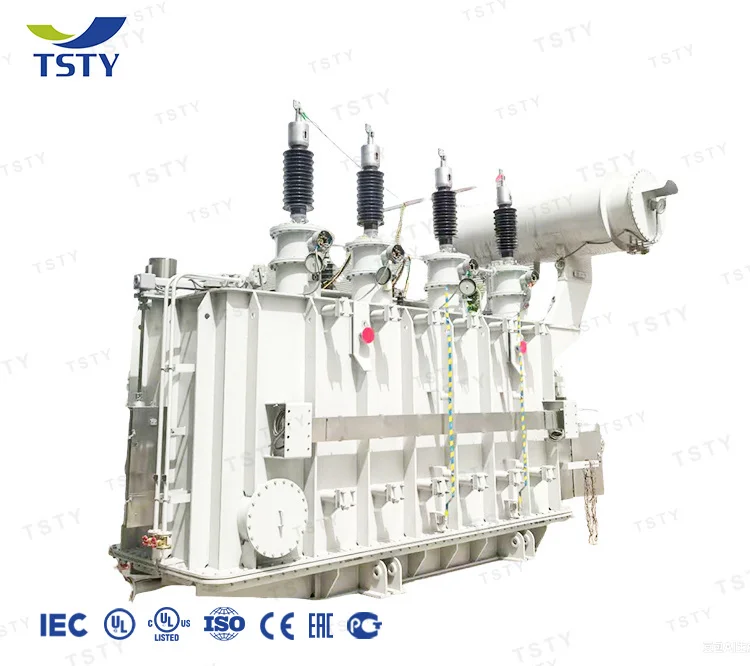

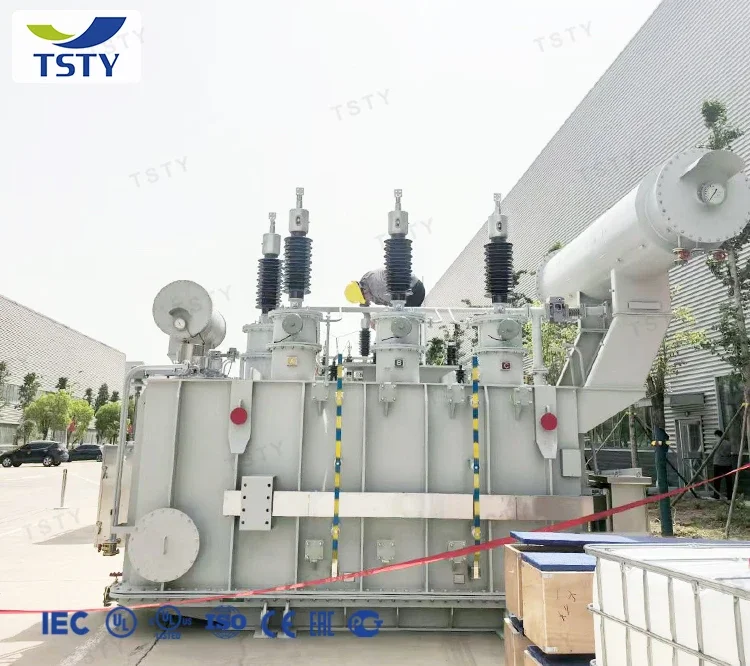

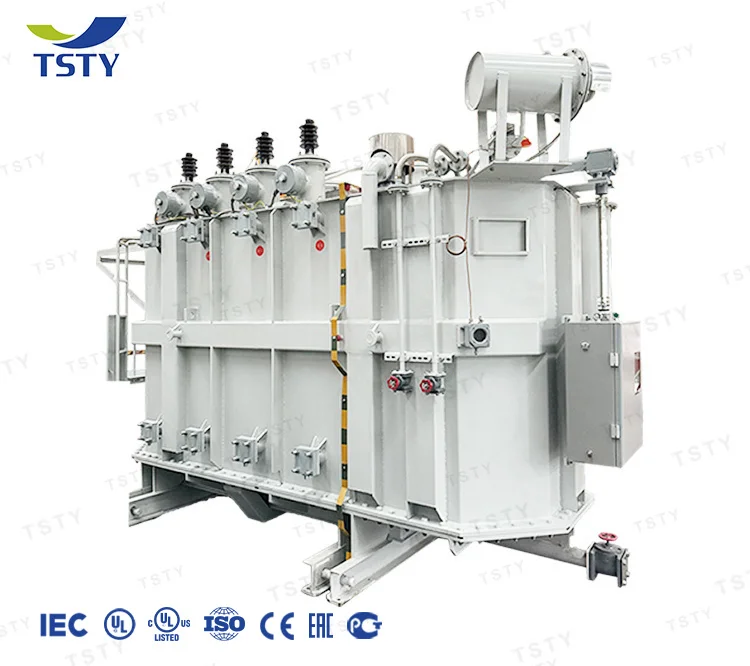

Масляный трансформатор 110 кВ 6300-180000 кВА

Name: Масляный трансформатор 110 кВ 6300-180000 кВА
SKU: 0090

1/4

Под заказ

Цена по запросу

Напряжение ВН: 110 кВ

Все характеристики (1)

Характеристики

Артикул	0090
Категория	Масляные силовые трансформаторы
Напряжение ВН	110 кВ

Описание

Масляный трансформатор напряжением 110 кВ предназначен для преобразования и передачи электроэнергии в промышленных масштабах. Оборудование разработано с учетом эксплуатации в условиях сильных морозов, что обеспечивается применением специализированного изоляционного масла и конструктивными решениями.

Оптимизированная конструкция обмоток и магнитопровода для стабильной работы.
Использование герметичного бака, изготовленного методом автоматической дуговой сварки для предотвращения утечек масла.
Степень защиты оболочки IP67 и выше, предохраняющая внутренние узлы от воздействия осадков, пыли и соляного тумана.
Адаптация для работы в сейсмически активных зонах и объектах с повышенными требованиями к взрывобезопасности.
Соответствие стандартам ГОСТ, включая требования к холодостойкости, частичным разрядам и техническим характеристикам силовых трансформаторов.

Данное изделие широко применяется при строительстве и модернизации региональных электрических сетей, а также на объектах нефтегазовой и горнодобывающей промышленности. Трансформатор пригоден для подключения источников возобновляемой энергетики, снабжения крупных промышленных центров и инфраструктуры, расположенной в условиях сурового климата.

Технические параметры

S18-6300-180000 Масляный трансформатор 110кВ
Номинальная мощность (кВА)	Комбинация напряжений			Группа Векторов	Потери холостого хода (кВт)	Потери нагрузки (кВт) (75℃)	Ток холостого хода (%)	Импеданс (%)
Номинальная мощность (кВА)	Высокое напряжение (кВ)	Диапазон нажатий	Низкое напряжение (кВ)	Группа Векторов	Потери холостого хода (кВт)	Потери нагрузки (кВт) (75℃)	Ток холостого хода (%)	Импеданс (%)
6300	110 115 121	±2x2.5%	6.3 6.6 10.5	YNd11	5.90	33	0.62	10.5
8000					7.10	40	0.62
10000					8.40	48	0.58
12500					9.90	56	0.58
16000					12.00	69	0.54
20000					14.10	84	0.54
25000					16.60	99	0.50
31500					19.70	117	0.48
40000					23.50	141	0.45
50000					28.20	166	0.42
63000					33.30	198	0.38
75000			13.8 15.75 18 21		37.80	224	0.33	12-14
90000					43.50	258	0.30
120000					54.20	320	0.27
150000					64.10	379	0.24
180000					72.00	434	0.20

S20-6300 - 180000 Масляный трансформатор 110кВ
Номинальная мощность (кВА)	Комбинация напряжений			Группа Векторов	Потери холостого хода (кВт)	Потери нагрузки (кВт) (75℃)	Ток холостого хода (%)	Импеданс (%)
Номинальная мощность (кВА)	Высокое напряжение (кВ)	Диапазон нажатий	Низкое напряжение (кВ)	Группа Векторов	Потери холостого хода (кВт)	Потери нагрузки (кВт) (75℃)	Ток холостого хода (%)	Импеданс (%)
6300	110 115 121	±2x2.5%	6.3 6.6 10.5	YNd11	4.80	32	0.62	10.5
8000					5.80	38	0.62
10000					6.80	45	0.58
12500					8.10	53	0.58
16000					9.80	65.7	0.54
20000					11.40	79	0.54
25000					13.50	94	0.50
31500					16.00	111	0.48
40000					19.10	133	0.45
50000					22.90	158	0.42
63000					27.00	187	0.38
75000			13.8 15.75 18 21		30.70	212	0.33	12-14
90000					35.40	245	0.30
120000					44.10	303	0.27
150000					52.10	359	0.24
180000					58.50	411	0.20
